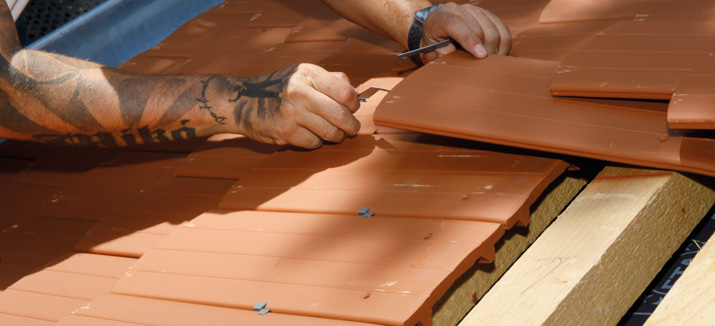

Befestigungsschemata

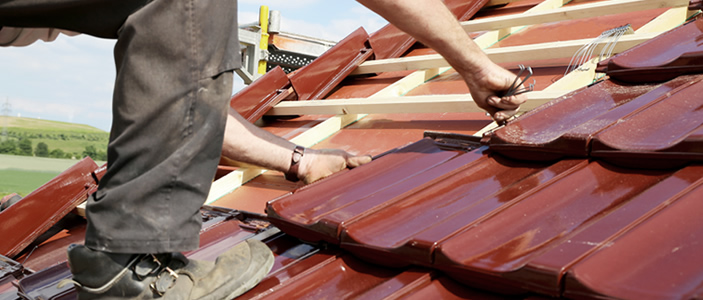

Sturmsicherung von Dachpfannen

Ein Befestigungsschema beschreibt die Anordnung der Sturmklammern in den zu befestigenden Bereichen der Dachfläche. Ist eine Verklammerung erforderlich und die geeignete Sturmklammer mit Hilfe einer Windsogberechnung bestimmt worden, sind die Dachpfannen nicht willkürlich zu befestigen. Es muss ein flächiger Verbund in der Dachfläche hergestellt werden. Dies wird erreicht, indem jede, jede zweite oder jede dritte Dachpfanne in einer Reihe (und in allen Reihen diagonal versetzt), entsprechend dem ermittelten Befestigungsschema, verklammert wird.

Prüfungen belegen, dass in den meisten Fällen eine Verklammerung jeder zweiten Pfanne mit einer Seitenfalzklammer deutlich bessere Ergebnisse bringt als wenn jede Pfanne im Kopf mechanisch befestigt wird.

In besonderen Fällen ist ein speziell auf den Deckwerkstoff abgestimmtes Befestigungsschema notwendig.

Eine Vermörtelung der Fläche ohne mechanische Befestigung der Flächenpfanne kann nicht als Windsogsicherung ausgeführt werden.

Die Vorschriften für die Befestigung von Deckwerkstoffen sind länderspezifisch geregelt und können daher von Land zu Land variieren.

Reihenverlegung 1:2 (SB 2-1)


FOS Befestigungsschema Reihe 1:2

Reihenverlegung 1:3 links (SB 3-1)


FOS Befestigungsschema Reihe 1:3 links

Die roten Dachpfannen sind befestigt.

Verbandverlegung 1:2 rechts (BB 2-2)


FOS Befestigungsschema Verband 1:2 rechts

Verbandverlegung 1:3 rechts (BB 3-3)


FOS Befestigungsschema Verband 1:3

Die roten Dachpfannen sind befestigt.

Biber Doppeldeckung mit 425,
FOS® D1,
Befestigung an jeder Latte


FOS Reihenverlegung Biber 425 Doppeldeckung jede Latte D1

Biber Doppeldeckung mit 425,
FOS® D2,
Befestigung an jeder zweiten Latte


FOS Reihenverlegung Biber 425 Doppeldeckung jede zweite Latte D2

Biber Doppeldeckung mit 425,
FOS® D3,
Befestigung an jeder dritten Latte


FOS Reihenverlegung Biber 425 Doppeldeckung jede dritte Latte D3

Biber Kronendeckung mit 425,
FOS® K1,
Befestigung an jeder Latte


FOS Reihenverlegung Biber 425 Kronendeckung jede Latte K1

Biber Doppeldeckung mit 415c®,
Jeder,
Befestigung zur Latte zwischen
jedem Biber


FOS Befestigungsschema Biber 415c Doppeldeckung 1:1

Biber Doppeldeckung mit 415c®,
Jeder,
Befestigung zwischen jedem
Biber, Ansicht Rückseite


FOS Befestigungsschema  Biber 415 c Doppeldeckung 1:1 Rückansicht

Biber Doppeldeckung mit 415c®,
DO 2-1,
Befestigung zur Latte zwischen
jedem zweiten Biber


FOS Befestigungsschema Biber 415c Doppeldeckung 1:2

Biber Doppeldeckung mit 415c®,
DO 2-1,
Befestigung zwischen jedem
zweiten Biber, Ansicht Rückseite


FOS Befestigungsschema Biber 415 c Doppeldeckung 1:2 Rückansicht

Biber Doppeldeckung mit 415c®,
DO 3-1,
Befestigung zur Latte zwischen
jedem dritten Biber


FOS Befestigungsschema Biber 415c Doppeldeckung 1:3

Biber Doppeldeckung mit 415c®,
DO 3-1,
Befestigung zwischen jedem
dritten Biber, Ansicht Rückseite


FOS Befestigungsschema Biber 415 c Doppeldeckung 1:3 Rückansicht

Biber Kronendeckung mit 415®K,
FOS® Spezial,
Befestigung mit ¼ 415c® und
¾ 415®K


FOS Befestigungsschema Biber 415c und 415k FOS Spezial Vorderansicht

Biber Kronendeckung mit 415®K,
FOS® Spezial,
Befestigung mit ¼ 415c® und
¾ 415®K, Ansicht Rückseite


FOS Befestigungsschema Biber 415c und 415k FOS Spezial
