Wichtig: Seit 01. März 2011 gibt es eine entscheidende Veränderung im Regelwerk des Deutschen Dachdeckerhandwerks.
In der Fachinformation "Windlasten auf Dächern mit Dachziegel- und Dachsteineindeckungen" werden die Windlasten auf Dächern neu definiert, die Dachbereiche neu eingeteilt und die Anforderungen an die Befestigungen enorm erhöht.
Alles Wichtige, um den technischen Anforderungen an eine professionelle Windsogsicherung gerecht zu werden, finden Sie in unserem aktuellen Handbuch "Professionelle Windsogsicherung".
Auch können Sie auf dieser Webseite eine Einzelfallberechnung für Ihr Objekt durchführen. Konzipiert wurde ein dynamisches Programm, das Ihnen unter Berücksichtigung der jeweils objektbezogenen Größe der Windbelastung in Verbindung mit den technischen Daten des eingesetzten Dachziegels/Dachsteins, die Anordnung der Sturmklammer bezogen auf das Deckraster präsentiert.
Das Ergebnis können Sie selbstverständlich in Ihre Unterlagen übernehmen.
Ein wichtiges Kriterium für die Sturmsicherung von Dachziegeln ist die Überdeckung im Bereich des Vier-Ziegel-Ecks.
Man unterscheidet drei mögliche Ausbildungen dieses Details am Dachziegel.
1. Der Ziegel besitzt eine Überdeckung (Bild 1):
Der Dachziegel oben rechts überdeckt mit seiner Verfalzung die Dachziegel unten links und unten rechts.
Als optimale Verklammerung dient hier eine Seitenfalzklammer, die den oberen Ziegel hält und die beiden unteren Ziegel indirekt mitbefestigt. Es entsteht ein Verbund untereinander. Das seitliche Herumklappen einer senkrechten Reihe ist ausgeschlossen.
2. Der Ziegel besitzt keine Überdeckung (Bild 2):
Der Dachziegel oben rechts überdeckt mit seiner Verfalzung ausschließlich den Dachziegel unten rechts.
Als optimale Verklammerung dient hier eine Kopf-Seitenfalzklammer. Diese greift in die Seitenfalz des Ziegels oben rechts und in die Kopfverfalzung des Ziegels unten links. Erst durch diese Art der Befestigung erreicht man einen diagonalen Verbund der Dachziegel untereinander, der ein Heraushebeln ganzer Reihen verhindert.
3. Der Ziegel besitzt eine Überdeckung, die beim Auseinanderziehen in horizontaler Ebene verloren geht:
Eine optimale Sturmsicherung solcher Dachziegel erreicht man durch Verwendung einer Seitenfalzklammer.
Zu beachten ist jedoch, das die Überdeckung nicht durch zu weites Auseinanderziehen in horizontaler Richtung verloren geht. Ansonsten ist mit Kopf-Seitenfalzklammern zu verklammern.
Auszüge aus der Fachregel des ZVDH präsentieren wir unter FACHREGEL.
Wertvolle Hinweise zur Umsetzung der in der Fachregel geforderten Maßnahmen finden Sie in unseren Erläuterungen unter WINDSOG.

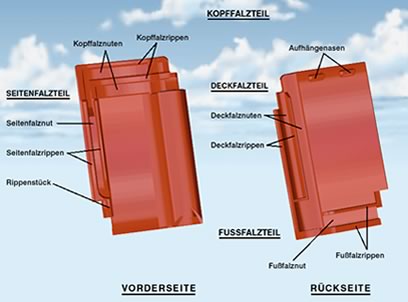

Einen Dachziegel mit seinen Merkmalen zeigt die Skizze am Textende.
Für die Fertigung unserer Produkte verwenden wir folgende Werkstoffe:
- Eisendrähte- und bänder, die durch einen Zink-Aluminiumüberzug ZIAL® dauerhaft korrosionsgeschützt sind
- Kupferdrähte- und bänder als korrosionsbeständiges Material
- Edelstahldrähte- und bänder
- Glasfaserverstärkter Kunststoff (PBT)
- Aluminiumdrähte- und bänder in korrosionsbeständigen Legierungen
- Edelstahldrähte und Aluminiumbänder mit witterungsbeständigen, farbigen Überzügen
OSSENBERG-SCHULE erarbeitet für das Dachdeckerhandwerk Lösungen zur Befestigung von Dachziegeln/Dachsteinen in enger Zusammenarbeit mit der Dachziegel- und Dachsteinindustrie. Schildern Sie uns Ihre spezielle Anforderung.
